針對原油外銷手工操作中存在的弊端，開發了原油外銷自動化管理系統。該系統較好地 應用了數據庫技術、網絡技術、WEB技術、射頻刷卡技術；整個系統的操作簡單、方便、安全、高 效，從根本上杜絕了丟油現象，同時提高了工作效率。

前言

杜84、杜229兩個超稠油開發區塊的原油采出 后，需進行破乳沉降等流程后方可外銷。長期以 來，原油銷售量為3 200 t，全部采用車輛拉運的方 式。購油單位的車輛每天有200車次，如果外銷系 統出現漏洞，公司的整體利益就會受到影響，相對 生產成本就會上升，因此，做好外銷系統的工作就 顯得特別重要。為此，研制并開發了原油外銷自動 化地磅管理系統。

1.系統建立的目的

主要目的有以下3點：

（1）避免人工讀表、手工操作帶來的人為失誤。

（2）避免由于人為因素存在丟油漏洞。

（3）實現自動統計功能，提高工作效率。

2.系統開發環境

（1）服務器操作系統使用WIN2000。

（2）瀏覽器服務器軟件采用APACHE。

（3）數據庫軟件采用ORACLE。

（4）瀏覽器開發工具使用PHP。

（5）業務流程管理軟件開發工具使用PB。

3.系統的技術路線

(1)利用數據自動采集技術，實現地秤與計算機的接口數據通訊。

（2）利用網絡技術建設集輸1#、2#站兩個內 部局域網絡系統。

（3）利用數據庫技術，建立不同業務流程的信息表。

（4）利用射頻刷卡技術實現拉油車輛的身份 認證。

（5）利用先進的開發平臺與數據庫的結合，通 過時間觸發技術實現刷卡自動打印、自動統計與查詢。

3.1地磅工作原理

目前使用的地磅，是把電阻應變片應用在地秤 傳感器上，當電阻應變片的金屬絲受到外力作用發 生拉伸或壓縮變形時，其長度和截面積都會發生變 化，引起電阻值增大或縮小，利用這種電阻值隨變 形發生變化的工作原理，把傳感器信號(模擬量）通 過模/數轉換變成數字信號后，傳送給微機的串行 接口。

3.2集輸1#、2#站網絡系統建設

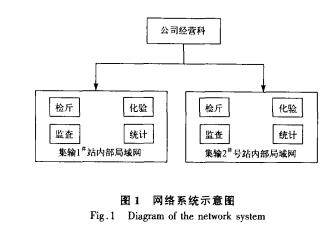

集輸1#、2#站在內部組成了各自的局域網， 公司經營科是通過遠程撥號的方式進行數據傳輸 及維護操作（圖1)。

3.3建立數據庫系統

主要包括以下8個方面：

（1）付油單位基礎信息表。

（2）購油單位信息表。

（3）單位儲油信息表。

（4）化驗崗信息表。

（5）射頻卡信息表。

（6）車輛管理信息表。

（7）用戶管理信息表。

（8）統計報表信息表。

3.4射頻刷卡身份認證系統

射頻技術的原理是采用射頻卡與讀卡器共同 工作，射頻卡的卡號是唯一的用戶標識。卡與讀卡 機并非接觸地工作，10 cm距離有效，這就克服了 1C卡使用壽命短的缺點。

讀卡機使用220 V標準電壓，帶有指示燈。提 供了一個RS232串行輸出口與計算機相連。它連 續掃瞄，若有射頻卡便讀取出卡號,進行模/數轉換 后，由計算機的控件經過串行口接收。

3.5統計查詢系統

該系統不僅可實現刷卡身份認證、自動打印， 同時能根據不同統計的需要進行系統統計查詢，主 要包括以下幾個部分：

（1）數據查詢功能：①按車號查詢；②按購油 單位査詢；③按時間點、時間段查詢。

（2）付貨單功能：①按購油單位査詢；②按時間 點、時間段査詢;③報表統計功能;④按時間點、時間 段統計所有購油單位的油量、液量及含水信息。

3.6瀏覽器查詢系統

根據業務部門的需要，監察崗及其它監督部 門，可通過瀏覽器實現售油量等數據的瀏覽查詢。

4.軟件的主要功能模塊

該軟件有4個功能模塊：

（1）經營科管理子系統。主要功能是為購油 單位辦理射頻卡（包括卡號、司機姓名、車號）、油量 管理。

（2）檢斤崗刷卡管理子系統。主要功能是為 購油單位付油、刷卡。

（3）化驗崗管理子系統。主要功能是化驗外 銷油含水的化驗及錄人。

監察管理子系統。主要功能是監視檢斤 崗的刷卡情況。

（4）根據現場應用積累的管理工作經驗，在軟件的 設計中作了全面的考慮，具體體現在以下幾個方 面：

（1）建立輕、重車檔案。

（2）一機多用，即客/服一體化功能及雙機互 為備份功能。

（3）實現了打印機既可打印報表，又可打印票 據的功能。

（4）為避免操作差錯，多數輸人項增加了確認 按鍵。

（5）為避免人為因素干預正常工作，采用射頻 磁卡技術。

（6）提供了靈活的報表打印功能和查詢功能。

（7）由于系統設計的合理，很容易做到空、重 車道的互換，現場稱為“反過秤”。

（8）整個系統工作在網絡環境中達到了網絡 資源共享。

（9）實現局域網的WEB瀏覽。

5.系統的安全性與數據的準確性

5.1系統的安全性

（1）采用雙機備份的機制，提高了運行的安全性。

（2）采用不同的用戶賦予不同的權限與密碼，避免了人為出錯的因素。

（3）定時自動備份數據的功能，確保數據的安全性。

（4）刷卡自動打印功能，排除所有人為干預的因素。

5.2數據的準確性

通過微機的UART可編程芯片，使用機器語言 編程，提高采集速度，實現與計算機的數據正確無 誤的傳遞。為了使采集的數據正確，一是采取起始 延遲采集，去掉開始時的不穩定數值；二是應用統 計學原理，使采集的數據更加準確。

6.系統運行的效果與效益

(1)提高了工作效率。傳統統計方式是人工 記錄，計算器計算液量、純油量，通過電話方式把數 據報到公司集輸作業區和經營科，工作量很大，計算起來很容易出現差錯。目前是由微機自動統計 出存油量，而代替了人工統計，從而大大減輕了工 作量。

(2)經濟與社會效益。該項目的應用從根本 上解決了原油丟失的問題，從而使公司及職工的利 益不再受侵犯。

7.結束語

綜上所述,該系統從網絡及軟件兩個部分來完 成集輸系統的檢斤自動打印與統計功能，從業務流 程及安全性方面體現了計算機網絡系統管理的先 進性與實用性。該系統目前運行狀況良好,從根本 上杜絕了丟油的現象，同時在數據統計方面也節省 了大量的人力和物力，工作效率大大提髙。
