通訊方式是電子秤重要組成部分之一，是資源與數據的共享。隨著科技的 不斷發展，通訊方式也在不斷的變化中。本文把電子秤使用過的通訊方式，從串口方式到以 太網方式，從有線方式再到無線方式進行了闡述。

一、歷史背景

隨著電子秤的廣泛應用，在實際稱重計量過 程中，僅靠電子秤自身管理、控制，其局限性日 益突出。若能把電子秤的交易數據傳至計算機處 理，利用其強大的管理和控制功能，不但可拓展 電子秤的應用范圍，而且其性?xún)r(jià)比、安全可靠性、 控制靈活性、操作簡易性、人機交互性和管理自 動化均將獲得極大提高。

二、歷史發展

以往，計算機與電子秤通訊多借助RS232、 RS485和以太網等通訊方式，大量的數據信息通 過這些通訊方式上傳到計算機中，為商家提供了 一種現代化、科學化的管理手段。

(一）RS232

美國電子工業協會（EIA頒布的串行物理接 口總線標準。使用兩個9芯D型插頭（均為插孔 俗稱232線，將一個插頭插在計算機的串行口上， 另一個插頭插在電子秤的RS232 口上，直線連接 即可傳輸數據。但在RS232連接的設備網中設備 數量不能超過2臺，信號的有效距離只有15m。 所以在使用過程中，計算機與電子秤的距離需要 很近，操作不方便。

優點：可在兩臺電子秤之間或電子秤與計算 機之間互傳數據；

缺點：有效距離短，傳輸速度慢，連接設備 少，抗干擾性能弱。

(二）RS485

接口連接器采用DB-9的9芯插頭座，與智能 終端RS485接口采用DB-9 (?D，與鍵盤連接的 鍵盤接口 RS485采用DB-9 (針）。用于多點互連 時非常方便，可以省掉許多信號線。應用RS485 可以聯網構成分布式系統，其允許最多并聯32臺 驅動器和32臺接收器。最大傳輸距離標準值為 4000英尺釣1219ri，實際上可達3000m。

優點：可連接多臺電子秤，傳輸速度相對較 快，抗干擾性能強；

缺點：布線繁鎖。

(三）以太網

最常用的一種局域網。采用五類非屏蔽雙絞 線連接秤與HUB組成星型結構，此結構管理方 便、容易擴展。通訊標準從10Mbit/s到100Mbit/s， 甚至更高。局域網上可連接多臺電子秤，通過IP 地址來區分。用戶只要操作計算機就可以控制多臺 電子秤，了解每臺電子秤的交易情況。

優點：可用計算機同時管理多臺電子秤，傳 輸速度快，有效距離遠，可靠性高；

缺點：到處布線，成本高。

隨著通訊的不斷發展，以上兩種方式已不能 滿足用戶的需求，布線繁鎖、成本增加，尤其超 市不斷的變化格局，如果用串口線或網線，就會 受到限制。對無線的需求呼之欲出，3G、WIFI進 入人們的視線。

(四）WffI

一種能夠?qū)€(gè)人電腦、手持設備等終端以無 線方式互相連接的技術。把這種技術應用到電子 秤中，首先用計算機的IE瀏覽器把電子秤中的 WIFI與無線路由器綁定，無線路由器又連接到服 務器上，這樣只要電子秤通電，WIFI會自動去找 綁定的無線路由器，電子秤中的數據就會通過無 線傳輸發送到服務器上。

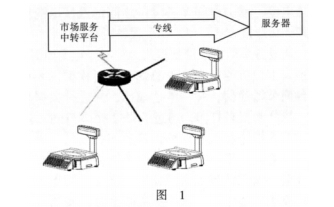

為了穩定安全也可通過專線，在市場的應用 中，每臺無線電子秤都有WIFI模塊，通上電后自 動找就近的無線路由器，首先通過無線路由器把 數據傳到市場的服務中轉平臺中，再通過專線把 數據傳到服務器中。但也有一些單位，考慮到成 本的問題，把無線路由器直接連到超市商務內部 局域網，局域網再通過外網連接服務器，如圖1 所示。

(五）3G

第三代移動通信技術，3G與2G的主要區別 是在傳輸聲音和數據的速度上的提升。在電子秤 中安裝3G模塊通過RS232接口連接主板，模塊中 插入3G電話卡，電話卡需到運營商辦理流量套 餐，電子秤通電后，3G模塊會根據電子秤設置的 服務IP及端口號去聯網。

這里提出公網和專網的概念：公網是包括國 際互聯網，它是把全球不同位置、不同規模的計 算機網絡連接在一起所形成的計算機網絡集合體; 專網即專用網絡，專用網絡是兩企業間的專線連 接，專用網絡的最大缺陷是成本太高。可見公網 是任何人都可以連接的網絡，而專網只能是兩個 企業之間的通訊。專網穩定性高、保密性好。在 項目實施過程中可根據當?shù)厍闆r而定。

優點：不受格局的限制，可自由移動電子秤， 沒有繁鎖的布線；

缺點：受信號強度的限制，有手機信號的地 方才能用，每月會產生費用。

(六）U盤

也許它不算是一種通訊方式，因?yàn)樗鼪](méi)有通 訊協議，以上5種都可根據通訊協議實時上傳數 據，但U盤沒有實時性，它只能把電子秤上目前 所有交易數據拷貝到U盤上，再用計算機導入到 指定軟件中，以后再做的所有交易數據只能等下 次用U盤拷出。

優點：成本低；

缺點：需要人工來維護，無實時性。

三、結束語

科技的不斷發展，也促使著電子秤的不斷進 步，無線技術的廣泛推廣，應用到了電子秤中， 給電子秤帶來一次新的技術革新，同時也給人們 帶來了快捷與方便。
