針對企業稱重過程中存在的問題，設計了一種基于計算機網絡技術的稱童監測管理系統。介紹該系統硬件和軟件構 成、工作原理及其主要功能。該系統完全實現稱量、開票、數據查詢、統計自動化，應用它可大大地提高工作效率、經濟效益和 社會效益。

l.引言

在熱電聯產企業，主要生產原料是煤，其數量和質 童直接影響企業的生產及經濟效益。早期對煤的稱量 采用的是普通的地磅作為計量秤加上簡易儀表。由 司秤人員手工記錄毛重，待空車時記錄下皮重。最后將 得到的凈重由司秤人員手寫栗證留存并分送運煤司 機，財務等有關部門。這種稱重模式將造成工作量大、 效率低、計量數據準確度低、可靠性差等問題，與現代 化的企業管理要求越來越不適應，為此，筆者研制了一 種基于計算機網絡技術的稱重監測管理系統，采用它 可擺脫以往手工寫數，登帳統計的落后方式，使業務處 理準確、快捷。這對于促進企業生產和計量管理，降低 生產成本，加快資金周轉等都有一定意義。

2.硬件結構及工作原理

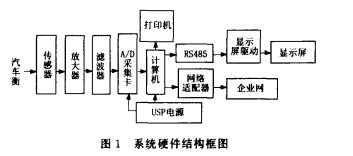

該系統由傳感器、放大器、濾波器、A/D采集卡、計算機、打印機、顯示屏等構成，框圖如圖1。

系統中，計算機采用586以上微機、配置128MB內 存，硬盤10GB以上。大容量的硬盤和內存及豐富、完善 的軟件，既保證了數據文件存儲的可靠性，又有良好的窗 口及強大的聯網通訊功能。微機的RS485轉換器通訊速 率為9600B/S,用于微機與顯示屏驅動電路數據通訊。打 印機選用LQ-1600K I針式打印機。微機配有DLINK公 司的DE-220P網絡適配器，用于接通企業網，另外，為保 證整個系統可靠工作，供電部分采用USP電源。

地磅裝置50t，它可以在限速情況下，對通過車 輛進行不同壓力點的測試。在不部同位采用八個壓力傳感器與地磅端面相接。負責動態檢測通過地磅車輛的重力信號，該信號經線性放大。濾波處理轉換為 0?5V的標準信號送至A/D采集卡。進行模/數轉換 后送人計算機，計算機對傳輸來的數據進行加工處理。 一是將相應信息顯示在磅房的顯示屏上，使運煤司機 及相關人員直觀地觀測到自己車輛的毛重、皮重，使其 心中有數,減少糾紛。二是將各種信息、數據存儲起來， 方便日后信息査詢、檢索。三是根據用戶及企業管理的 需要生成各種統計報表，并可隨時打印出來。另外，系 統可方便通過網絡適配器與企業局域網相聯，將生成 各種統計數據等信息上傳企管理數據庫以提升企業現 代代化管理水平。

3.系統軟件結構及說明

系統的軟件工具采用VB及匯編語言，程序設計 采用棋塊化的設計思想，將整個系統的功能劃分成 若干個棋塊來實現。由于 各棋塊間相互獨立，便于 兩試和修改，為系統的維 護和擴展提供了方便。系 統軟件由主程序模塊和若 干個子程序模塊構成，限 于篇幅,在此僅介紹主程 序及稱量子程序供塊。

主程序模塊框圖如圖 2所示，運行系統程序，首先初始化系統，之后要求輸 人司秤員姓名或工號，若 未輸入,一直等待，如正確 輸入，則進人系統功能主 菜單，此時可根據需要選 擇不同功能按扭，進入相應功能子程序模塊。

稱量處理子模塊框圖 如圖3所示，當在主菜單中 選擇“稱量處理”后，系統便 進人稱量處理模塊。首先采 集重力信號詢問是毛重或 皮重，若為毛重，要求輸人 車號，將處理好毛重?cái)?shù)據存 儲并顯示，之后返回主菜 畢。若選擇皮重，輸入車號，顯示皮重，檢索該車的毛重?cái)?shù) 據。若未査到，繼續檢索，若査到，用毛重減皮重即得其凈 重數據。將其存儲并顯示，此時詢問是否打年過秤單，若 打印之后返回主菜單，若不打印即返回主菜單。

4.系統主要功能

首先，該系統可實時稱量貨物的重量，并可實現存 儲、顯示、打印;第二，可實現若干種信號查詢功能，如：承運單位査詢，運輸車輛號査詢，司秤人員査詢，過秤 時間査詢等;第三，可自動生成各種統計報表，如|月報 臺帳，月報表，年報表，承運單位匯總表，車輛車號匯總 表，時間段信息匯總表等》第四，可隨時將數據、各種報 表上傳企業管理數據庫，

5.結束語

此系統除實現企業對煤的稱重管理，亦根椐需要 實現對其他原料的稱量管理。只要對傳感器系統及管 理軟件稍做改動即可實現各種稱量的需要。

該系統在企業試用后，效果良好，由于采用USP 不間斷電源供電，當出現斷電等電源故障時，可實現現 場保護，保存各種數據信息。另外，當系統出現故障時， 可將系統切人手動轉臺。保證稱量工作繼續進行.

總之，在原始手動機械地衡稱量系統的基礎上，利 用計算機技術實現了稱量的現代化，也大大提離了企 業經濟效益和管理水平。
