引言

隨著電子技術的發展，地磅在國民經濟的各個領域得到了廣泛的應用，在稱重計量工作中起著至關重要的作用。其數據準確率高，結果簡單，操作方便。因此，電子衡器正逐步淘汰機械秤，成為現代企業稱重的主力。

電子衡器在頻繁的使用中，也會發生這樣那樣的故障。筆者以多年來從事電子衡器檢定調修工作的經驗，結合案例分析，簡要介紹電子衡器故障排除方法。

1 結構組成和稱重原理（以電子平臺秤為例）

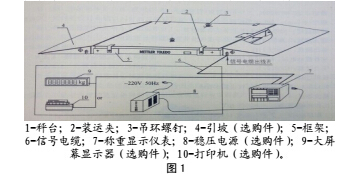

結構組成：電子平臺秤由秤臺、稱重傳感器、接線盒、屏蔽信號電纜和稱重顯示儀表組成。根據客戶的不同需要可選購其他外接設備以組成各種配置，包括：計算機、打印機、大屏幕顯示器、穩壓電源及多功能電源插座等。詳見圖 1。

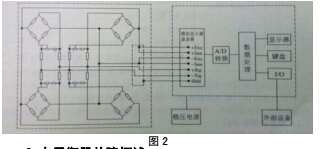

工作原理：被稱量的物體置于秤臺上，受重力作用下，重力通過秤臺傳遞到稱重傳感器上，使稱重傳感器彈性體發生變形，粘貼在傳感器彈性體變形梁上的電阻應變片引起變形，造成應變計橋路失去平衡，使傳感器輸出與重量數值成比例的電信號，經過接線盒、信號線傳輸?shù)椒Q重儀表，經線性放大、A/D 轉換為數字信號，由儀表的微處理器（CPU）對重量信號進行處理后直接顯示重量數據。詳見圖 2。

2 電子衡器故障概述

電子衡器是由很多部件組成的，其中的每一個部件、每一根接線或者外部環境的變化都可能引起故障，如出現儀表不顯示、顯示值不穩定、誤差很大等等。但歸根到底，不外乎機械方面、電子線路方面和外部因素這三大部分機械方面的故障又包括秤體變形、限位裝置異常、異物頂住秤體、基礎不水平等等；電子線路方面故障包括稱重顯示儀表、稱重傳感器、接線盒、信號電纜及接頭等不部分發生的故障；外部因素主要是電源穩定度、振動、風力、雷電等對電子衡器造成的影響。

要排除故障，應遵循這樣的過程來進行；觀察故障現象——分析產生故障的原因——檢查故障部位——更換部件、進行修理。首先是要找到發生故障的原因、故障位置，才能對癥下藥，進一步進行測試檢查，修復電子衡器。

3 故障判斷與維修

3.1 查找故障位置

電子衡器出現故障，應先查找出故障大致位置，然后在按先外后內、先簡后繁、先易后難的原則檢查可能出現故障的部件。

要查找出故障發生在哪個部位，最簡單迅速的方法就是使用傳感器模擬器。使用方法如下：將稱重顯示儀表背后的信號線插頭拔下，將模擬器插頭插入，接通儀表電源，觀察儀表是否正常工作。如果工作正常，則表明稱重顯示儀表沒有問題，故障在秤體或接線盒、信號線；如果工作部正常，則表明故障處在稱重顯示儀表或前端的供電電源部分。

這種方法只是定性判斷不能進行定量分析。在電子衡器出現故障，儀表已不能正常顯示時候（如儀表不顯示重量值、顯示不穩），用來判斷故障位置非常有效。但有時儀表還能正常顯示，而電子衡器稱重誤差大或偏載誤差大以及重復性很差，稱重結果已偏離實際值很大的情況，就不能簡單的進行判斷，這時可用傳感器模擬器進行模擬檢定并觀察重復性，或借助標準砝碼和萬用表進行判斷。這種情況稱重顯示儀表發生故障的可能性很小，可直接對秤體方面各部件進行檢查，重點檢查傳感器、限位裝置等部位。

3.2 故障分析和處理

以下筆者結合工作中處理的故障案例進行了一些故障分析，以供參考。

3.2.1 外部因素造成的故障

本著先外后內的原則，電子衡器發生故障后應當首先排除外部因素的影響。外部環境的變化會對電子衡器的稱重造成直接的影響。供電電源的變化、振動、風力、雷電都會造成電子衡器工作部穩定。其中風力、雷電是不可抗力，我們是沒有辦法避免的，所以應盡量避免在大風、雷雨天氣開機，同時應做好電子衡器的避雷措施及接地保護。對于振動可采取加減震措施如緩沖裝置、隔離溝等方法來減小其影響。供電電源不純凈可以采用為電子衡器單獨接線或加裝參數穩壓器的方法。

案例一

故障現象：某廠一臺 3 噸的電子平臺秤，通電時儀表經常顯示不穩定，數字無規律跳動且變化范圍很大，已無法正常使用。偶爾又能正常工作。

故障分析：儀表顯示時而正常時而變化，首先懷疑供電電源與外界干擾，用萬用表觀測供電電源電壓，有突然波動的現象。經過現場仔細觀察，發現電子平臺秤附近有一臺機床，當機床工作時儀表顯示就不穩定，機床停止工作后電子平臺秤就恢復正常。經檢查電子平臺秤的供電電路與機床接在統一條線路上，當機床工作時對電路有很大的干擾。

故障處理：將電子平臺秤的電源與機床分開，為電子平臺秤單獨拉一條電源。故障排除。
